Leyes básicas de la iluminación

Ley de la inversa del cuadrado de la distancia

La iluminancia que produce una fuente de luz cuando incide perpendicularmente sobre uno o más planos es directamente proporcional a la intensidad luminosa e inversamente proporcional al cuadrado de la distancia entre el plano y la fuente.
Ley de la inversa del cuadrado de la distancia

Imagen - Inversa del cuadrado de la distancia (Fuente: Manual de iluminación INDAL)

Cuando la fuente de luz se encuentra sobre una superficie perpendicular a la luz incidente se aplica la fórmula:

Ley de la inversa del cuadrado de la distancia

Donde:



Ley del Coseno

Cuando la dirección de la luz forma un determinado ángulo con la superficie sobre la que incide, la iluminancia se calcula, aplicando la ley de la inversa del cuadrado de la distancia, pero multiplicando por el coseno del ángulo correspondiente.

Ley del coseno

Donde:

La iluminación en un punto que está situado en el plano horizontal se denomina iluminancia horizontal Eh:

Iluminancia plano horizontal
Iluminancia Horizontal

Imagen - Iluminancia en el plano horizontal

Donde:

Cuando el punto está situado en un plano vertical se denomina iluminancia vertical Ev:

Iluminancia plano vertical
Iluminancia Vertical

Imagen - Iluminancia en el plano vertical

Donde:



Ley de Lambert

Ésta ley solo es aplicable sobre superficies emisoras o difusas, son superficies en las que no importa el ángulo desde el que se observan que siempre dan la misma sensación de luminosidad.

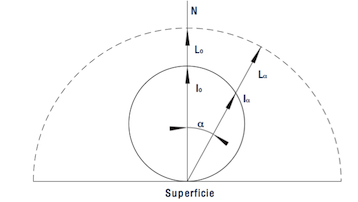

Ley de Lambert

Imagen - Ley de Lambert (Fuente: Manual de iluminación INDAL)

Se observa que sobre la superficie punteada no hay variación de luminancia por lo tanto se cumple:

Ley de Lambert

Donde:
