Iluminación Deportiva


Características | Tipologías | Criterios de diseño | Sistemas de iluminación | Implantaciones típicas | Ejercicios

Tipologías

La iluminación de espacios deportivos se realiza principalmente por proyección y las tipologías se establecen en función de la relación entre la luminaria y el soporte.

Entre las tipologías más comunes se encuentran:

  • Iluminación con columna o báculo; se utiliza para la iluminación de espacios exteriores, la altura de las columnas y la potencia de los proyectores variará en función de las necesidades lumínicas. Las luminarias son proyectores, para más información consultar luminarias.
  • Proyector circular simetrico

    Imagen - Columna (Fuente: Manual espacios deportivos INDAL)

  • Iluminación en techo suspendida; se utiliza para iluminación de espacios interiores, las luminarias se colocan suspendidas en el techo de la instalación. Generalmente, las luminarias serán proyectores, para más información consultar luminarias
  • techo

    Imagen - Techo suspendida (Fuente: LICHT)

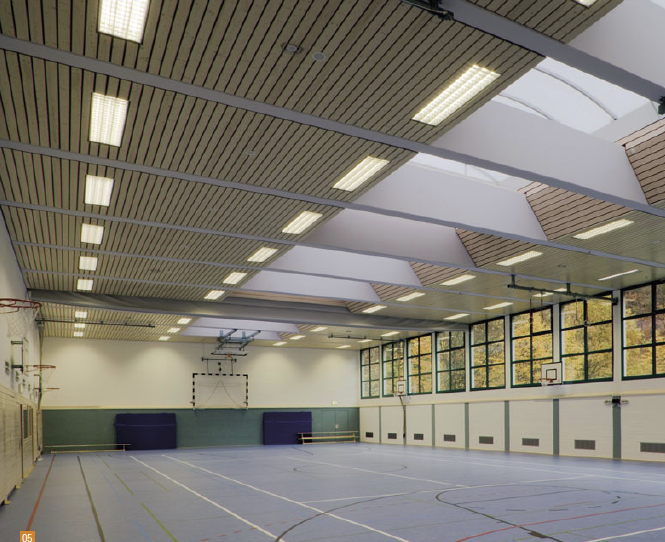

  • Iluminación en techo empotrada; se utiliza para aplicaciones de iluminación interio, normalmente, las lámparas utilizadas son fluorescentes.
    techo

    Imagen - Techo empotrada (Fuente: LICHT)

    Flujo luminoso | x

    Cantidad de luz emitida por una fuente de luz en todas las direcciones del espacio, en lumen [lm]

    Más información

    Intensidad luminosa | x

    Flujo luminoso emitido por una fuente de luz en una dirección dada, en candelas [cd]

    Más información

    Iluminancia | x

    Flujo lumínico que incide sobre la unidad de superficie, en lux [lx]

    Más información

    Luminancia | x

    Intensidad luminosa por unidad de superficie aparente de una fuente que emite luz o que la refleja, captada por el ojo humano, en candela/metro2 [cd/m2]

    Más información

    Uniformidad | x

    La uniformidad hace referencia a la iluminancia proporcionada sobre la superficie de referencia, generalmente la iluminancia no será uniforme, pero es una magnitud importante para el confort y la visión.

    Más información

    Deslumbramiento | x

    Pérdida o disminución de la capacidad visual debido al exceso de luminancia del objeto que se observa o incide sobre el ojo.

    Más información

    Contraste | x

    Mide la relación entre la luminancia de un objeto y la luminancia de su fondo.

    Más información

    Equilibrio Lumínico | x

    El equilibrio lumínico es la uniformidad en 3D y de las luminancias. Es una magnitud muy compleja de calcular porque aunque el ojo humano no distingue entre los distintos niveles de iluminación del espacio, estos existen.

    Más información

    Uniformidad General (Uo) | x

    Relación entre la luminancia mínima y la luminancia media de una instalación

    Más información

    Uniformidad longitudinal (UL) | x

    Relación la luminancia mínima y máxima longitudinal de una instalación

    Más información

    Uniformidad extrema (Ue) | x

    Relación la iluminancia mínima y máxima de una instalación

    Más información

    Uniformidad media (Um) | x

    Relación la iluminancia mínima y la iluminancia media de una instalación

    Más información

    Mantenimiento | x

    La iluminancia inicial proporcionada por la instalación disminuye de manera gradual con el tiempo debido al uso, disminución de los lúmenes de las lámparas, a la suciedad del sistema, etc. Pero es posible mantener la iluminancia sobre un mínimo si se limpian las lámparas y luminarias, se reemplazan las lámparas quemadas o gastadas. Es decir, si se establece un programa de mantenimiento de la instalación.

    Más información

    Eficacia luminosa | x

    Flujo que emite una fuente de luz por cada vatio consumido, en lumen/vatio [lm/W]

    Más información

    Distribución espectral | x

    La distribución espectral representa la cantidad de energía radiada que emite la fuente de luz en las diferentes áreas visibles del espectro.

    Más información

    Temperatura del color | x

    La temperatura del color mide el grado de calidez o frialdad que reproduce una fuente de luz. Se expresa en grados Kelvin [K].

    Más información

    Índice de reproducción cromática (IRC) | x

    El IRC es la capacidad de la fuente de luz para reproducir fielmente el color, comparándola con un patrón de referencia.

    Más información

    Depreciación Luminosa | x

    La depreciación luminosa hace referencia a la pérdida de iluminancia que sufre la instalación a lo largo de uso.

    Más información

    Adaptación | x

    Habilidad del ojo para enfocar y ajustarse cuando hay cambios en el nivel de iluminación

    Más información

    Capacidades Visuales | x

    Habilidad del ojo para enfocar y ajustarse cuando hay cambios en el nivel de iluminación

    Más información

    Vida Útil | x

    La vida útil de una lámpara se define como el número de horas de funcionamiento antes de sufrir una depreciación del 30%.

    Más información

    Tiempo de encendido | x

    El tiempo de encendido es el tiempo necesario de las lámparas para llegar al nivel estable de flujo luminoso, arrancando en frío

    Más información

    Flujo hemisférico superior instalado | x

    Porcentaje de flujo emitido por encima del plano horizontal y el flujo total de la luminaria

    Más información

    Índice de reflexión | x

    Relación entre el flujo luminoso reflejado y el flujo incidente

    Más información

    Deslumbramiento directo | x

    Deslumbramiento que se produce por una luminaria situada dentro del campo visual.

    Más información

    Fuentes de luz de alta intensidad (HID)| x

    Dentro de este grupo se encuentran las lámparas de vapor de mercurio, halogenuros metálicos y vapor de sodio

    Más información

    Agudeza visual| x

    Capacidad del ojo para reconocer y distinguir detalles de objetos situados a distancias cortas.

    Más información
