Implantación

Implantaciones típicas

Las implantaciones típicas son las utilizadas en tramos rectos de carretera.

Los distintos modos de ubicación son:

  • Unilateral: los puntos de luz están situados en el mismo lado de la vía. Se utilizará cuanda la anchura (A) de la calzada sea igual o inferior a la altura de montaje de las luminarias (H)
  • Implantacion Unilateral

    Imagen - Implantacion unilateral (Fuente: Manual de iluminación INDAL)

  • Bilateral Tresbolillo: los puntos de luz están situados a ambos lados de la vía a tresbolillo (zig-zag). Se utilizará cuando la anchura de la calzada (A) sea 1,5 veces la altura de montaje de las luminarias (H)
  • Implantacion Tresbolillo

    Imagen - Implantacion tresbolillo (Fuente: Manual de iluminación INDAL)

  • Bilateral pareada: los puntos de luz están situados a ambos lados de la vía oponiendose el uno al otro. Se utilizará cuando la anchura de la calzada (A) sea mayor de 1,5 veces la altura de montaje de las luminarias.
  • Implantacion bilateral pareada

    Imagen - Implantacion bilateral pareada (Fuente: Manual de iluminación INDAL)

  • Central o axial: los puntos de luz en las vías con mediana se pueden implantar de distintas formas.

    Cuando la anchura de la mediana esté comprendida entre 1 y 3 m, los puntos de luz se situarán en la misma mediana en columnas o báculos de doble brazo.

    Implantacion mediana central

    Imagen - Implantacion para valores 1 < b < 3 m (Fuente: Manual de iluminación INDAL)

    Cuando la anchura de la media sea superior a los 3 metros, la ubicación de las luminarias se hará como si se tratara de dos vías independientes.

    Implantacion bilateral pareada

    Imagen - Implantacion bilateral pareada (Fuente: Manual de iluminación INDAL)

    Implantacion mediana central

    Imagen - Implantacion para valores b > 3 m (Fuente: Manual de iluminación INDAL)

  • Catenaria: los puntos de luz se fijan axialmente los cables de la catenaria, que están sujetos entre dos soportes situados distancias entre los 50-100 metros el uno del otro.
  • Implantacion catenaria

    Imagen - Implantacion catenaria (Fuente: Manual de iluminación INDAL)



    La ubicación en alzado de los puntos de luz será la altura H obtenida de los cálculos luminotécnicos. Pero en algunos casos, la altura de montaje debe fijarse en función de otros parámetros, por ejemplo los árboles. Si los árboles son grandes, la altura aconsejable de las luminarias es de 8-10 metros. En cambio, cuando son pequeños, la altura de las luminarias estará alrededor de los 12-15 metros.



    Trazados singulares

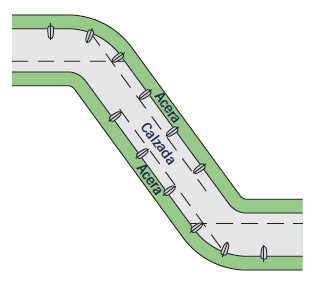

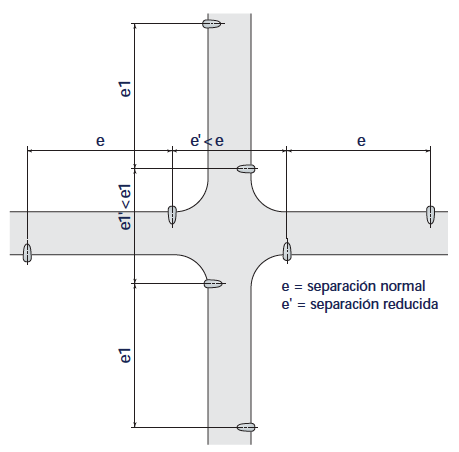

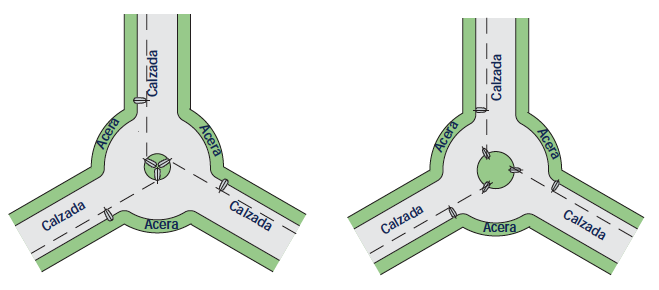

    Las implantaciones típicas de los puntos de luz en cruces, curvas y glorietas son las que se muestran en las imagenes siguientes. Aunque la distribución idónea será la que cumpla con los niveles luminosos calculados.
