Tipologías

Para desarrollar los proyectos de alumbrado de exteriores, es necesario establecer como dato de partida la clasificación de la vía, que servirá para definir parámetros más importantes, como por ejemplo los requisitos lumínicos.

Las distintas tipologías de zonas a iluminar, tanto para alumbrado vial como ambiental, están definidas en la norma UNE EN-13201-2-3-4 Iluminación de carreteras.

Los factores más importantes a tener en cuenta para la clasificación de las vías son los siguientes:



Clasificación de las vías

En primer lugar se clasifican las zonas por la velocidad del tráfico rodado.
Clasificacion de las vias en funcion de la velocidad

Tabla - Clasificacion de las vías en función del tráfico rodado (Fuente: R.D. 1890/2008)

Situaciones de proyecto

En segundo lugar, en función de las características de la de vía, se establecen subgrupos dentro de la clasificación anterior, que da lugar a las distintas situaciones de proyecto.



  • Situaciones de proyecto para vías tipo A

    Las situaciones de proyecto de tipo A incluyen las carreteras para tráfico rodado de velocidad rápida. Las condiciones visuales están orientadas al conductor del vehículo, motocicleta, etc. Los conductores deben poder reconocer el camino, las entradas o salidas a otras vías, señales de tráfico, otros vehículos que circulen y los obstáculos o peligros que existan tanto en la vía por la que circula como en los laterales de la calzada.

    Situaciones De Proyecto A

    Tabla - Situaciones De Proyecto A (Fuente: R.D. 1890/2008)

    Situaciones De Proyecto A

    Imagen - Situaciones De Proyecto A (Fuente: LICTH)

  •

  • Situaciones de proyecto para vías tipo B

    Las situaciones de proyecto tipo B incluyen las carreteras en zonas urbanas sin un límite de velocidad especial. La diferencia que existe entre los dos tipos está en si la vía es compartida con un carril bici o no. Para determinar los requerimientos de iluminación será necesario tener en cuenta factores relacionados con el tráfico como: las intersecciones, densidad de tráfico, vehículos aparcados en la acera, etc.

    Situaciones De Proyecto B

    Tabla - Situaciones De Proyecto B (Fuente: R.D. 1890/2008)

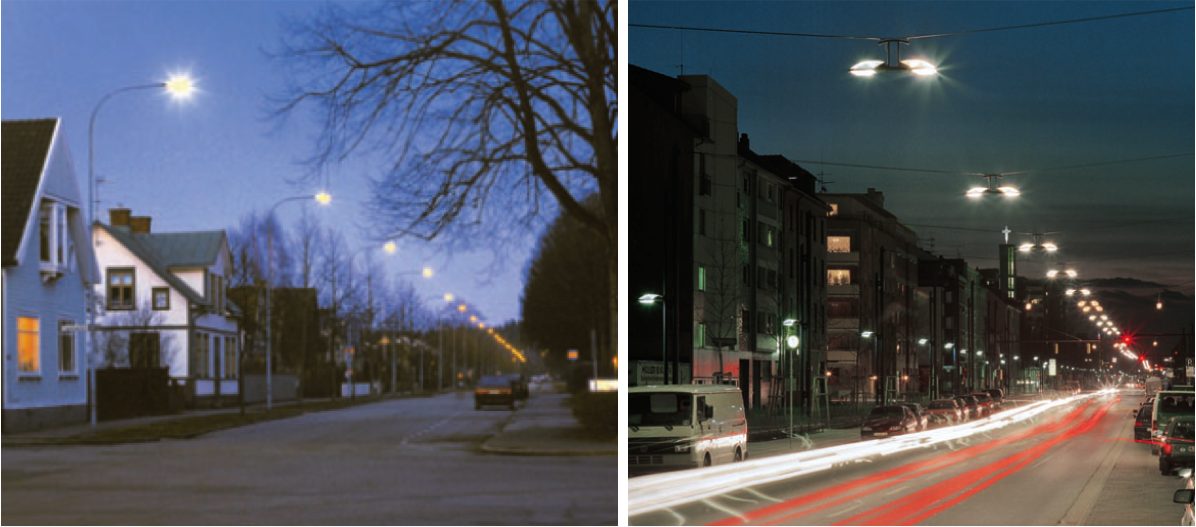

    Situaciones De Proyecto A

    Imagen - Situaciones De Proyecto B (Fuente: LICTH)

  •

  • Situaciones de proyecto para vías tipo C y D

    Las situaciones de proyecto tipo C incluyen los carriles bici situados al lado de zonas peatonales. La iluminación debe permitir a ambos usuarios reconocerse para evitar atropellos. Además debe ser visible el estado del camino para evitar cualquier obstáculo que pueda aparecer.

    Las situaciones de proyecto de tipo D incluyen todo tipo de aparcamientos y zonas peatonales o carreteras con una velocidad máxima de 30 km/h. El principal objetivo de la iluminación de estas vías es proteger al peatón de los conductores y de la violencia.

    Situaciones De Proyecto CYD

    Tabla - Situaciones De Proyecto C y D (Fuente: R.D. 1890/2008)

    Situaciones De Proyecto C

    Imagen - Situaciones De Proyecto C (Fuente: LICTH)

    Situaciones De Proyecto D

    Imagen - Situaciones De Proyecto D (Fuente: LICTH)

  •

  • Situaciones de proyecto para vías tipo E

    Las situaciones de proyecto tipo E son las vías exclusivas o con acceso prioritario para los peatones. El principal objetivo es proteger al peatón de los conductores y de la violencia.

    Situaciones De Proyecto A

    Tabla - Situaciones De Proyecto E (Fuente: R.D. 1890/2008)

    Situaciones De Proyecto E

    Imagen - Situaciones De Proyecto E (Fuente: LICTH)

  • Flujo luminoso | x

    Cantidad de luz emitida por una fuente de luz en todas las direcciones del espacio, en lumen [lm]

    Más información

    Intensidad luminosa | x

    Flujo luminoso emitido por una fuente de luz en una dirección dada, en candelas [cd]

    Más información

    Iluminancia | x

    Flujo lumínico que incide sobre la unidad de superficie, en lux [lx]

    Más información

    Luminancia | x

    Intensidad luminosa por unidad de superficie aparente de una fuente que emite luz o que la refleja, captada por el ojo humano, en candela/metro2 [cd/m2]

    Más información

    Uniformidad | x

    La uniformidad hace referencia a la iluminancia proporcionada sobre la superficie de referencia, generalmente la iluminancia no será uniforme, pero es una magnitud importante para el confort y la visión.

    Más información

    Deslumbramiento | x

    Pérdida o disminución de la capacidad visual debido al exceso de luminancia del objeto que se observa o incide sobre el ojo.

    Más información

    Contraste | x

    Mide la relación entre la luminancia de un objeto y la luminancia de su fondo.

    Más información

    Equilibrio Lumínico | x

    El equilibrio lumínico es la uniformidad en 3D y de las luminancias. Es una magnitud muy compleja de calcular porque aunque el ojo humano no distingue entre los distintos niveles de iluminación del espacio, estos existen.

    Más información

    Uniformidad General (Uo) | x

    Relación entre la luminancia mínima y la luminancia media de una instalación

    Más información

    Uniformidad longitudinal (UL) | x

    Relación la luminancia mínima y máxima longitudinal de una instalación

    Más información

    Uniformidad extrema (Ue) | x

    Relación la iluminancia mínima y máxima de una instalación

    Más información

    Uniformidad media (Um) | x

    Relación la iluminancia mínima y la iluminancia media de una instalación

    Más información

    Mantenimiento | x

    La iluminancia inicial proporcionada por la instalación disminuye de manera gradual con el tiempo debido al uso, disminución de los lúmenes de las lámparas, a la suciedad del sistema, etc. Pero es posible mantener la iluminancia sobre un mínimo si se limpian las lámparas y luminarias, se reemplazan las lámparas quemadas o gastadas. Es decir, si se establece un programa de mantenimiento de la instalación.

    Más información

    Eficacia luminosa | x

    Flujo que emite una fuente de luz por cada vatio consumido, en lumen/vatio [lm/W]

    Más información

    Distribución espectral | x

    La distribución espectral representa la cantidad de energía radiada que emite la fuente de luz en las diferentes áreas visibles del espectro.

    Más información

    Temperatura del color | x

    La temperatura del color mide el grado de calidez o frialdad que reproduce una fuente de luz. Se expresa en grados Kelvin [K].

    Más información

    Índice de reproducción cromática (IRC) | x

    El IRC es la capacidad de la fuente de luz para reproducir fielmente el color, comparándola con un patrón de referencia.

    Más información

    Depreciación Luminosa | x

    La depreciación luminosa hace referencia a la pérdida de iluminancia que sufre la instalación a lo largo de uso.

    Más información

    Adaptación | x

    Habilidad del ojo para enfocar y ajustarse cuando hay cambios en el nivel de iluminación

    Más información

    Capacidades Visuales | x

    Habilidad del ojo para enfocar y ajustarse cuando hay cambios en el nivel de iluminación

    Más información

    Vida Útil | x

    La vida útil de una lámpara se define como el número de horas de funcionamiento antes de sufrir una depreciación del 30%.

    Más información

    Tiempo de encendido | x

    El tiempo de encendido es el tiempo necesario de las lámparas para llegar al nivel estable de flujo luminoso, arrancando en frío

    Más información

    Flujo hemisférico superior instalado | x

    Porcentaje de flujo emitido por encima del plano horizontal y el flujo total de la luminaria

    Más información

    Índice de reflexión | x

    Relación entre el flujo luminoso reflejado y el flujo incidente

    Más información

    Deslumbramiento directo | x

    Deslumbramiento que se produce por una luminaria situada dentro del campo visual.

    Más información

    Fuentes de luz de alta intensidad (HID)| x

    Dentro de este grupo se encuentran las lámparas de vapor de mercurio, halogenuros metálicos y vapor de sodio

    Más información

    Agudeza visual| x

    Capacidad del ojo para reconocer y distinguir detalles de objetos situados a distancias cortas.

    Más información
