Lámparas de halogenuros metálicos

Las lámparas de halogenuros metálicos es otra variedad de las lámparas de vapor de mercurio. En el interior del tubo de descarga se añaden aditivos metálicos para potenciar determinadas zonas de espectro visible de modo que aumenta su rendimiento, tanto luminoso como de color. La composición espectral de estas lámparas es muy completa y se puede adaptar a las necesidades del usuario porque depende de la composición de los metales añadidos.

Lámpara de halogenuros metálicos

Imagen - Lámpara de vapor de mercurio con halogenuros metálicos (Fuente: OSRAM)

Partes de la lámpara
Partes de la lámpara de halogenuros metálicos

Imagen - Partes de la lámpara de halogenuros metálicos (Fuente: Manuel de iluminación INDAL)

Tubo de descarga: es un tubo de cristal de cuarzo o cerámico. En el interior lleva dos electrodos principales de tungsteno, en este caso no necesita electrodo de arranque. Está relleno de una mezcla de gases de relleno como el argón-neón, de la dosis necesaria de mercurio y además se le añade el halogenuro que variará en función del tipo de lámpara, pero los más comunes son ioduros de índio, sodio, talio, escandio y litio.

El quemador puede ser de cuarzo o cerámico.
El quemador de cuarzo, provoca una distorsión de color debido a los cambios de forma del cuarzo durante su proceso de fabricación. Por este motivo, es complicado encontrar dos lámparas con quemador de cuarzo con las mismas características físicas. Además, existe migración del sodio a través del cuarzo que provoca un cambio de en el color de la luz por la pérdida de la componente roja que proporciona el sodio, como consecuencia, al final de la vida útil de la lámpara el color que produce es más azulado. Además las partículas de sodio se depositan en el interior de la ampolla y provocan ennegrecimiento.

El quemador cerámico tiene varias ventajas sobre el quemador de cuarzo, entre ellas:

  • Estabilidad de color durante el periodo de vida; no existe migración de sodio
  • Igualdad en el color de las lámparas
  • Mayor resistencia a la temperatura en el interior del tubo de descarga que tiene como consecuencia tienen mejor reproducción cromática
  • Mejor rendimiento del conjunto lámpara, luminaria y equipo auxiliar
  • Ampolla exterior: puede ser de cuarzo o de vidrio duro. Está rellena de un gas inerte, normalmente neón o nitrógeno.Su función consiste en aislar el tubo del exterior para que la distribución de temperaturas sea homogénea.

    Casquillo: varían en funión del tipo de lámpara (ver apartado de casquillos).

    Funcionamiento

    El principio de funcionamiento es muy parecido al de la lámpara de vapor de mercurio. La luz se obtiene por la descarga eléctrica que se genera por la diferencia de potencial entre los electrodos. Esta diferencia provoca que un flujo de electrones atraviese el gas, y así excite los átomos contenidos en el tubo de descarga. Dependiendo del ioduro con el que se rellene el tubo la excitación de los átomos producirá distintos colores.

    La diferencia está en el arranque. Las lámparas de halogenuros metálicos, requieren una tensión de encendido muy elevada. Para conseguirla, es necesario conectar un arrancador, condensador y balasto en serie con el tubo para su funcionamiento.
    El tiempo necesario para alcanzar las condiciones de régimen está entre los 3-5 minutos.

    Se pueden distinguir dos tipologías de quemador: cerámico o

    Equipos auxiliares

    Para el arranque de las lámparas de halogenuros metálicos es necesaria una tensión de arranque muy elevada debido a los halogenuros. Por este motivo, se debe conectar un arrancador, que tiene como elemento fundamental un tiristor, responsable de suministrar un pico de tensión.
    Además es necesario un balasto en serie con el tubo de descarga para estabilizar la descarga y un condensador para compensar el factor de potencia.

    cableado lámpara de halogenuros metalicos

    Imagen - Esquemas de cableado con: arrancador independiente, semiparalelo y paralelo (Fuente: Manual de iluminación INDAL)

    Efecto de las variaciones de la tensión de red

    Las variaciones de la tensión de red sobre la lámpara afectan a la corriente, el flujo luminoso y la potencia en la lámpara.

    Estas lámpara de descarga son más sensibles a las variaciones de la tensión que otras lámparas de descarga. La tensión no debe superar el 3% de la nominal porque afecta negativamente a la vida de la lámpara y varía el rendimiento de color.

    variacion tension lampara halogenuros metalicos

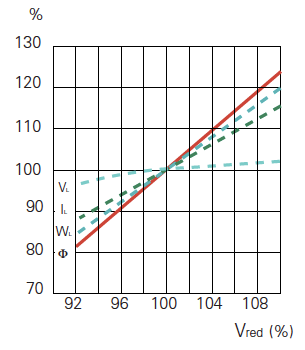

    Imagen - Variacion de la tension halogenuros metalicos (Fuente: ELT)

    Donde:

  • la tensión del arco (VL)
  • la intensidad (IL)
  • la potencia (WL)
  • el flujo luminoso (Φ)
  • Modelos disponibles en el mercado
    variacion tension lampara halogenuros metalicos

    Imagen - Modelos disponibles en el mercado (Fuente: PHILIPS)

    Características Principales
    Operativas
    Eléctricas
    Lumínicas
    Otras
    Ventajas e inconvenientes
    Aplicaciones

    Este tipo de lámparas se utilizan en lugares donde es necesario un alto rendimiento cromático, como por ejemplo espacios deportivos, centros comerciales, fachadas, monumentos, retransmisiones de televisión, etc.
