1. Las luminarias que exigen mayor resistencia a los agentes corrosivos son:
a) funcionales
b) industriales
c) decorativas


2. Una luminaria con IP 65...
a) es resistente al agua
b) es resistente a la humedad
c) las dos son correctas


3. Se quiere instalarar una luminaria en una nave industrial, con ambiente muy contaminado. ¿Qué grado de protección es más aconsejable?
a) IP65
b) IP20
c) IP36


4. Es obligatorio el marcado CE para todas las luminarias:
a) verdadero
b) falso


5. Un reflector es:
a) un tipo de luminaria
b) componente añadido a la luminaria
c) un espejo


6. El método de conformado más utilizado para luminarias de hierro es:
a) extrusión
b) molde de arena
c) inyección


7. El mantenimiento de una luminaria se debe realizar:
a) cada año
b) cada seis meses
c) depende de todo el sistema


8. ¿Qué se genera a partir del corte de un plano en el sólido fotométrico?
a) diagrama cartesiano
b) curva polar
c) matriz de intensidades


9. El elemento responsable de evitar el deslumbramiento es:
a) luminaria
b) filtros
c) difusores


10. Las luminarias con un FHSi elevado son las más utilizadas en la iluminación viaria:
a) verdadero
b) falso

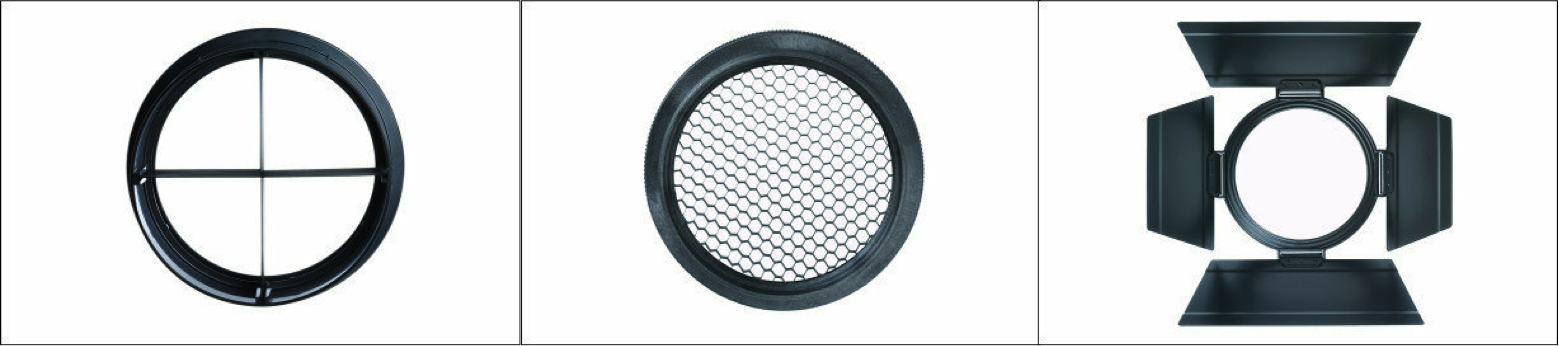

11. ¿Cual es la principal función de estos elementos?

pregunta

a) evitar el deslumbramiento y evitar flujo luminoso no útil
b) dirigir el haz de luz
c) proteger a la fuente de luz


12. Es correcta esta afirmación: La vida de los LEDs es de 50.000 horas o más.
a) si, pero depende de si es una luminaria con LED o solo el chip y su modo de disipación de la calor
b) no, solo si es un chip
c) si, si existe un buen diseño de la luminaria



13. El factor de mantenimiento se considera generalmente:
a) 0,8
b) 0,7
c) Ninguna de las anteriores es correcta.


14. El flujo hemisférico superior es una característica principal de las luminarias de exterior:
a) verdadero
b) falso


15. Los proyectores son los tipos de luminaria más utilizados en:
a) iluminación de interiores
b) iluminación viaria
c) iluminación ornamental

Ver respuestas

  1. 1. B
  2. 2. A
  3. 3. A
  4. 4. A
  5. 5. B
  6. 6. B
  7. 7. C
  8. 8. B
  9. 9. A
  10. 10. B
  11. 11. A
  12. 12. C
  13. 13. C
  14. 14. A
  15. 15. C

Ejercicios prácticos

Ejercicio 1

A una lámpara de vapor de mercurio de 250W, le corresponden 12.000 lúmenes. La luminaria está situada a 10 metros de altura. Calcular el nivel de iluminación en un punto situado en el plano vertical C=90º e inclinación de 45º.

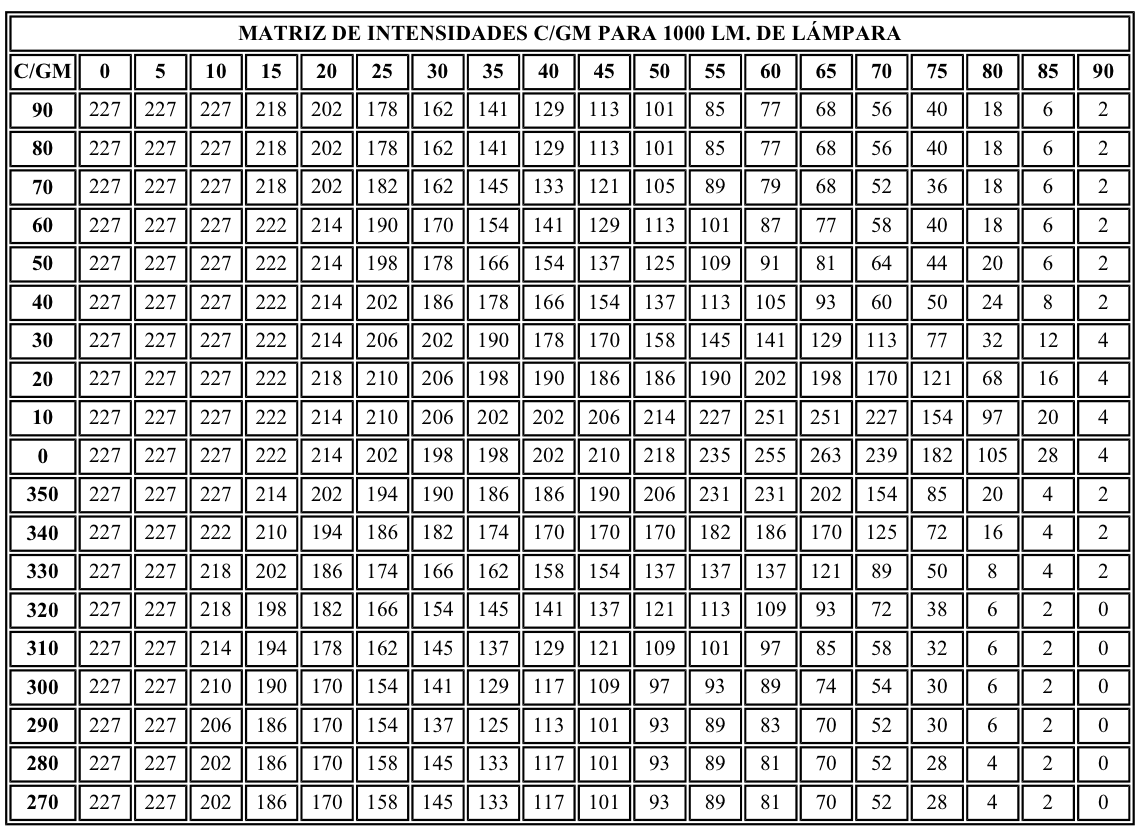

matriz de intensidades
Solución

Según la matriz de intensidades la intensidad que corresponde es de 113 candelas. La intensidad real de la lámpara es:

intensidad
El nivel de iluminación es:
iluminancia

Ejercicio 2

Actualmente, el sistema de iluminación la vía que se desea iluminar tiene 5 metros de anchura y está compuesta por lámparas de vapor de sodio de alta presión de 250 W, con un flujo nomilan de 14.000 lúmenes. Las luminarias están situadas una altura de 8 metros y estan dipuesto unilateralmente a una distancia de 20 metros.
Se supone un coeficiente de utilización delantero de 0.35 y 0,07 trasero y un factor de conservación y depreciación delantero de 0.83 y trasero de 0.79. El nivel mínimo de iluminación que se desea conseguir es de 50 lux.

Calcular:



Ejercicio 3

El diagrama polar que proporciona PHILIPS de una de sus luminarias, es la siguiente:

diagrama polar

La luminaria está situada en el centro de la sala de la figura:

diagrama polar

Se emplea una lámpara de 300 lúmenes de flujo luminoso. Calcular la iluminancia en los puntos A, B y C.

Solución

En el punto A, se calcula en primer lugar el ángulo α que permite la obtención de la intensidad a partir del diagrama polar de la luminaria.

diagrama polar

El segundo paso es calcular la intensidad real:

diagrama polar

Por último, se obtiene el valor de la iluminancia:

diagrama polar

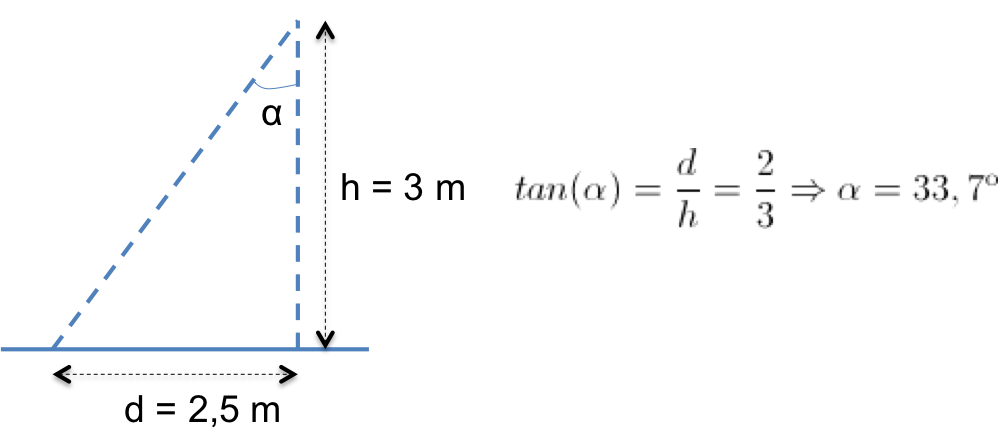

En el punto B, se calcula en primer lugar el ángulo α que permite la obtención de la intensidad a partir del diagrama polar de la luminaria.

diagrama polar

El segundo paso es calcular la intensidad real:

diagrama polar

Por último, se obtiene el valor de la iluminancia:

diagrama polar

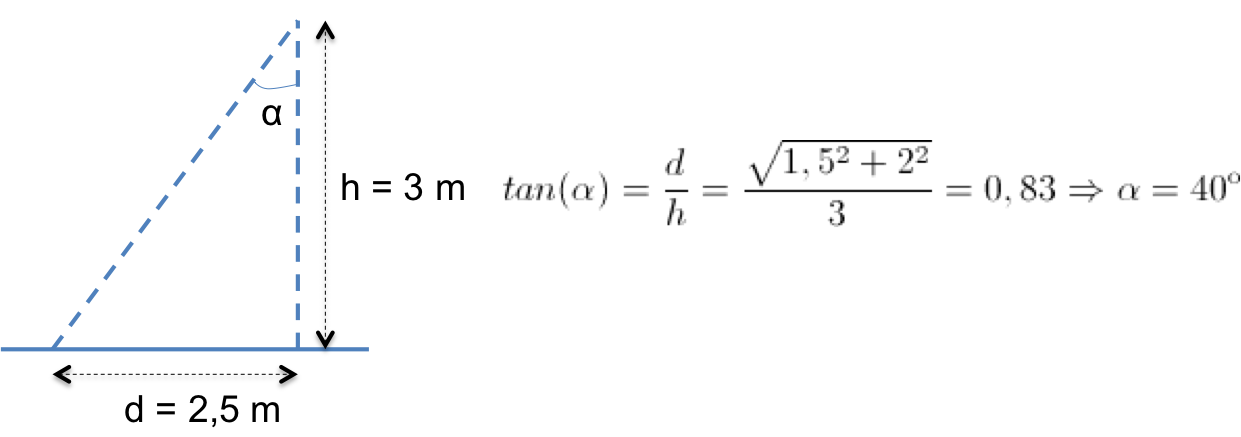

En el punto C, se calcula en primer lugar el ángulo α que permite la obtención de la intensidad a partir del diagrama polar de la luminaria.

diagrama polar

El segundo paso es calcular la intensidad real:

diagrama polar

Por último, se obtiene el valor de la iluminancia:

diagrama polar
La iluminancia en los puntos A,B y C es 8,67 lux, 3,83 lux y 2,84 lux respectivamente.

Flujo luminoso | x

Cantidad de luz emitida por una fuente de luz en todas las direcciones del espacio, en lumen [lm]

Más información

Intensidad luminosa | x

Flujo luminoso emitido por una fuente de luz en una dirección dada, en candelas [cd]

Más información

Iluminancia | x

Flujo lumínico que incide sobre la unidad de superficie, en lux [lx]

Más información

Luminancia | x

Intensidad luminosa por unidad de superficie aparente de una fuente que emite luz o que la refleja, captada por el ojo humano, en candela/metro2 [cd/m2]

Más información

Uniformidad | x

La uniformidad hace referencia a la iluminancia proporcionada sobre la superficie de referencia, generalmente la iluminancia no será uniforme, pero es una magnitud importante para el confort y la visión.

Más información

Deslumbramiento | x

Pérdida o disminución de la capacidad visual debido al exceso de luminancia del objeto que se observa o incide sobre el ojo.

Más información

Contraste | x

Mide la relación entre la luminancia de un objeto y la luminancia de su fondo.

Más información

Equilibrio Lumínico | x

El equilibrio lumínico es la uniformidad en 3D y de las luminancias. Es una magnitud muy compleja de calcular porque aunque el ojo humano no distingue entre los distintos niveles de iluminación del espacio, estos existen.

Más información

Uniformidad General (Uo) | x

Relación entre la luminancia mínima y la luminancia media de una instalación

Más información

Uniformidad longitudinal (UL) | x

Relación la luminancia mínima y máxima longitudinal de una instalación

Más información

Uniformidad extrema (Ue) | x

Relación la iluminancia mínima y máxima de una instalación

Más información

Uniformidad media (Um) | x

Relación la iluminancia mínima y la iluminancia media de una instalación

Más información

Mantenimiento | x

La iluminancia inicial proporcionada por la instalación disminuye de manera gradual con el tiempo debido al uso, disminución de los lúmenes de las lámparas, a la suciedad del sistema, etc. Pero es posible mantener la iluminancia sobre un mínimo si se limpian las lámparas y luminarias, se reemplazan las lámparas quemadas o gastadas. Es decir, si se establece un programa de mantenimiento de la instalación.

Más información

Eficacia luminosa | x

Flujo que emite una fuente de luz por cada vatio consumido, en lumen/vatio [lm/W]

Más información

Distribución espectral | x

La distribución espectral representa la cantidad de energía radiada que emite la fuente de luz en las diferentes áreas visibles del espectro.

Más información

Temperatura del color | x

La temperatura del color mide el grado de calidez o frialdad que reproduce una fuente de luz. Se expresa en grados Kelvin [K].

Más información

Índice de reproducción cromática (IRC) | x

El IRC es la capacidad de la fuente de luz para reproducir fielmente el color, comparándola con un patrón de referencia.

Más información

Depreciación Luminosa | x

La depreciación luminosa hace referencia a la pérdida de iluminancia que sufre la instalación a lo largo de uso.

Más información

Adaptación | x

Habilidad del ojo para enfocar y ajustarse cuando hay cambios en el nivel de iluminación

Más información

Capacidades Visuales | x

Habilidad del ojo para enfocar y ajustarse cuando hay cambios en el nivel de iluminación

Más información

Vida Útil | x

La vida útil de una lámpara se define como el número de horas de funcionamiento antes de sufrir una depreciación del 30%.

Más información

Tiempo de encendido | x

El tiempo de encendido es el tiempo necesario de las lámparas para llegar al nivel estable de flujo luminoso, arrancando en frío

Más información

Flujo hemisférico superior instalado | x

Porcentaje de flujo emitido por encima del plano horizontal y el flujo total de la luminaria

Más información

Índice de reflexión | x

Relación entre el flujo luminoso reflejado y el flujo incidente

Más información

Deslumbramiento directo | x

Deslumbramiento que se produce por una luminaria situada dentro del campo visual.

Más información

Fuentes de luz de alta intensidad (HID)| x

Dentro de este grupo se encuentran las lámparas de vapor de mercurio, halogenuros metálicos y vapor de sodio

Más información

Agudeza visual| x

Capacidad del ojo para reconocer y distinguir detalles de objetos situados a distancias cortas.

Más información
