Diseño y Proyecto
Ejercicios
Test
1. Las curvas que representan los puntos de la superficie que tienen la misma iluminancia son:
a) diagramas isolux
b) diagrama isocandela
c) diagrama polar
2. La luminaria más utilizada para conseguir una elevada intensidad en una dirección dada es:
a) luminaria para lámpara fluorescentes
b) proyector
c) cualquier luminaria con reflector
3. El deslumbramiento UGR es común en:
a) iluminación de interiores
b) iluminación de exteriores
c) las dos respuestas anteriores son correctas
4. La iluminancia de velo es la pérdida de visión que se produce por:
a) deslumbramiento molesto
b) deslumbramiento perturbador
c) las dos respuestas son correctas
5. ¿Cuál de las siguientes afirmaciones es correcta?
a) el equilibrio lumínico es casi imposible de obtener
b) el equilibrio lumínico se consigue aumentando los niveles de iluminación
c) el equilibrio lumínico se consigue distribuyendo las fuentes de luz por toda la zona a iluminar
6. Para minimizar el impacto de la contaminación lumínica, se debe:
a) utilizar luminarias sin reflector
b) dirigir la luz en sentido ascendente
c) utilizar luminarias con reflector
7. Cuando un mismo punto está iluminado iluminado por muchas fuentes de luz:
a) la iluminancia total es la media de todas las iluminancias
b) la iluminancia total es la suma de todas las iluminancias
c) la iluminancia total es el producto de todas las iluminancias
8. La luminancia permitida para luminarias de iluminación general está entre:
a) 1000 y 10.000 cd/m2
b) 100 y 999 cd/m2
c) 1 y 20 cd/m2
9. La variación de la uniformidad depende de:
a) el tipo de lámparas utilizadas
b) la influencia de la luz natural
c) ambas respuestas son correctas
10. La iluminancia media producida sobre una superfície circular de 2 metros por dos luminarias situadas a 3 metros del suelo es:
Imagen - Cono de iluminancia (Fuente: LAMP)
a) 264 lm
b) 123 lm
c) 160 lm
Ver respuestas
- 1. A
- 2. B
- 3. A
- 4. B
- 5. A
- 6. C
- 7. B
- 8. A
- 9. C
- 10. A
Ejercicios prácticos
Ejercicio 1
Se coloca una luminaria una mesa, de modo que la altura entre el foco y la superficie sea de 1,25 m.
Comprobar que el nivel de iluminación sobre la mesa es superior a los 200 lux que son necesarios para comer en condiciones óptimas.
Datos:
- La luminaria contiene dos lámparas fluorescentes compactas que en total dan un flujo luminoso Φ = 2.000 lum.
- Curva de la luminaria
Solución
- Determinar α:
- Determinar I: Se sabe que 1 klm = 1000 lm
- Determinar EH o EV: al estar comprobando el nivel de iluminación en un punto situado en la mesa, es decir, una superficie horizontal, se comprueba EH
Se cumplen por lo tanto las condiciones del enunciado.
Ejercicio 2
Hay que iluminar un aula de dimensiones 4 m. de ancho por 6 m. de alto por 2,6 m. de alto con luminarias tipo downlight con dos
lámparas fluorescentes.
Los acabados de dicha aula son paredes de yeso blanco, suelo de terrazo gris oscuro y falso techo de placas de cartón-yeso
acústicas perforadas.
Determina el número de luminarias que necesitas y cómo han de colocarse para obtener un nivel adecuado de iluminación uniforme.
Datos:

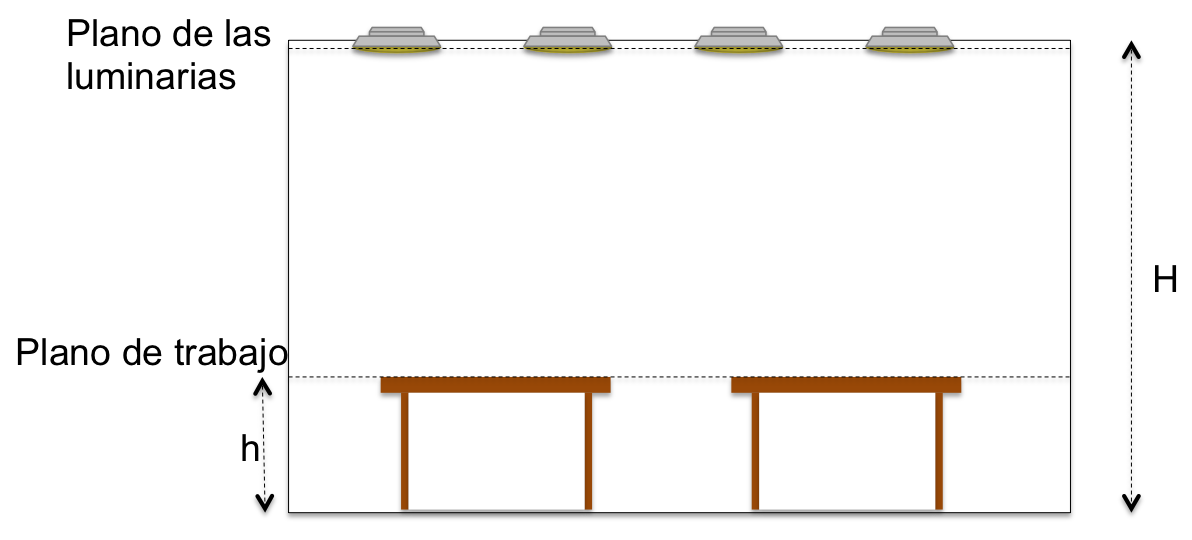

- Dimensiones de la sala: a = 4 m, b = 6 m, H = 2.6 m y h = 0.85 m
- Nivel de iluminancia media para sala de lectura según la Norma Europea UNE-EN 12464-1:2003: 500 lux
- Tipo de luminaria: Fluorescente con luminaria Downlight (Flujo: Φ = 1400 lm por lámpara => 2800 lm) empotrada en el techo
- Coeficientes de reflexión:
Color | Coef. de reflexión |
Blanco | 0.7-0.85 |
Techo acústico blanco | 0.5-0.65 |
Gris oscuro | 0.1-0.20 |
- En el aula se supone un ambiente limpio por lo que toma: Fm =0,8
- Distancia máxima entre luminarias con iluminación extensiva:
Solución
- Cálculo del Coeficiente de utilización:
1) Cálculo del índice del local:
Se calcula a partir de las dimensiones del local:
Sistema de iluminación | Índice del local |
Iluminación directa, semidirecta, directa-indirecta y general difusa |  |
Iluminación indirecta y semiindirecta |  |
En este caso utilizaremos la fórmula para la iluminación directa: k = 1.37

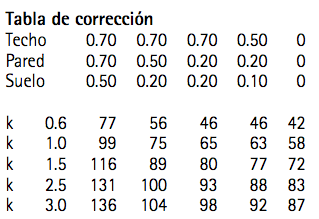

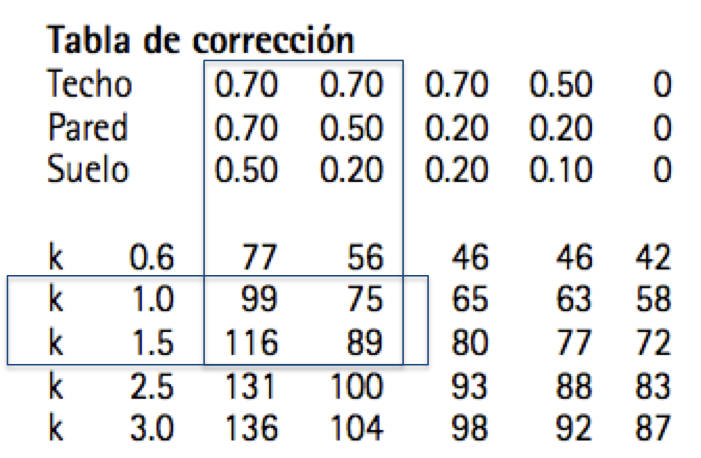

2) A partir del índice del local y de la tabla de correcciones, calcularemos el coeficiente de iluminación interpolando los valores de la tabla:
El coeficiente de iluminación es: Cu = (99 + 75 + 116 + 89)/(4 · 100) = 0.9475
- Cálculo del flujo luminoso total necesario:
El flujo total luminoso necesario para iluminar la sala de lectura es: 15831.13 lúmenes.
- Cálculo del número total de luminarias necesarias:
Se necesitan 6 luminarias de 2 lámparas cada una para iluminar la sala.

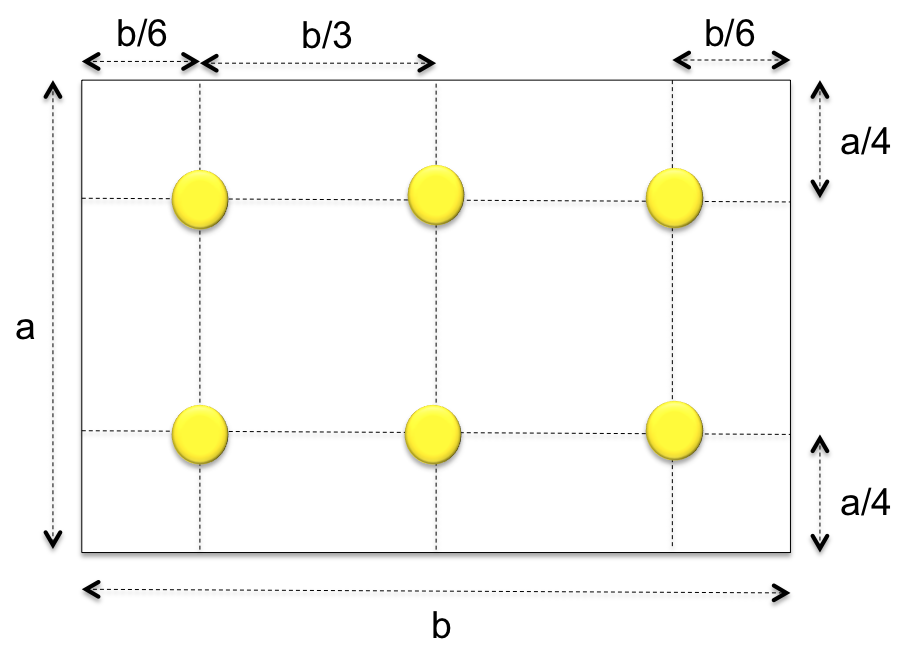

- Emplazamiento de las luminarias
Distancia entre la pared y la luminanaria: e/2. La distribución de las luminarias queda de la siguiente forma:
La separación entre luminarias para conseguir una iluminación uniforme en toda la sala es de e = 2 m. Lo que cumple los requisitos del enunciado.
