Luminarias
Sistemas de control
Los sistemas de control son dispositivos que se utilizan para controlar la luminosidad de la lámpara y el encendido y apagado de la instalación. Esta necesidad de control surge de la posibilidad de adaptación de las
lámparas a diferentes ambientes o momentos del día y el ahorro de energía que se ofrece.
Como ya se ha comentado, no todas las lámparas son regulables, por ejemplo las lámparas de descarga de alta intensidad no lo son. Por lo que es necesario comprobar que el sistema de control que se elija es
compatible con la fuente de luz, el equipo auxiliar, etc.
A continuación se describen los principales sistemas de control para alumbrado.
- Los principales sistemas de control utilizados en alumbrado interior son:
- Interruptor: dispositivo accionado por la persona
Imagen - Interruptor (Fuente: GIRA)
- Pulsador temporizado: dispositivo accionado de manera manual y que se desactiva automáticamente tras el tiempo para el que se ha programado.
Imagen - Pulsador temporizado (Fuente: DINUY)
- Detector de presencia: dispositivo que activa la iluminación como respuesta a la detección de movimiento. Se desactiva automáticamente tras un tiempo programado.
Imagen - detectorDePresencia (Fuente: GIRA)
- Dimmer: regulador manual de la intensidad luminosa de una lámpara
Imagen - Dimmer (Fuente: PHILIPS)
- Los principales sistemas de regulación para alumbrado exterior son:
- Célula fotosensible o interruptor crepuscular
Es un dispositivo que detecta el flujo lumínico del entorno del entorno y la utiliza para transformarla en energía eléctrica para comparar con un valor de referencia.
Si la energía es superior a ese valor de referencia, la fuente de luz se apaga y en caso contrario, se enciende.
Estos dispositivos están provistos con elementos que evitan encendidos y apagados innecesarios, como por ejemplo el que puede causar una tormenta de verano o el paso de una nube espesa.
activa o apaga la lámpara en función del nivel de luz del exterior. Normalmente, se utiliza en combinación con el reloj astronómico.
Imagen - Interruptor crepuscular (Fuente: DINUY)
- Reloj astronómico
Es un dispositivo automático que se programa para regular el nivel de las fuentes de luz en función del ocaso y orto del lugar en el que está instalado.
Es muy común en las instalaciones de alumbrado urbano.
Imagen - Reloj astronómico (Fuente: ASTRO)
- Reactancia de doble nivel
Consiste en una reactancia electromagnética utilizada para reducir el nivel de iluminación de una instalación en determinadas horas de la noche. Estas reactancias están compuestas por dos bobinados en serie,
el principal proporciona la corriente y potencia nominal a la fuente de luz. Para reducir el nivel de flujo luminoso, se conecta el segundo bobinado de manera que aumente la impedancia y así disminuya la intensidad y potencia
en la lámpara.
Imagen - Reactancia de doble nivel (Fuente: ELT)
Tecnología DALI
El sistema DALI (Digital Adressable Lighting Interface) es un estándar internacional de comunicación (IEC 62386), compartido por un listado de los más importantes fabricantes de balastos, transformadores, LED's, etc.
a nivel mundial desde el año 1999. Existe un grupo de trabajo, compuesto por diferentes fabricantes, encargado de establecer el estándar DALI.
El sistema DALI no es exactamente un sistema de control, sino que es un estándar de comunicaciones entre las unidades de control y los equipos de control de las luminarias. Es independiente del fabricante y solamente
el logo garantiza la compatibilidad entre los equipos.
Las ventajas de utilizar el estándar DALI son:
- Fácil instalación
- Reducción de cableado
- Control de cada luminaria independiente
- Varios controladores en un sistema
- Inmunidad a los ruidos
- Las luminarias pueden encenderse y apagarse a través de las señal de control
- La alimentación y el control son independientes
El sistema DALI puede programarse para controlar los parámetro o también se pueden utilizar sensores para ajustar dichos parámetros.
Los principales usos son:
- Encender/apagar
- Regulación de la luz: es posible una regulación desde 0.1% hasta el 100% en 125 pasos, aunque el valor real mínimo es del 3%
- Regulación de la luz día/noche
- Regulación de la luz en función del movimiento
- Regulación de la luz en remoto
Los balastos electrónicos se conectan a la línea de control compuesta por dos cables. Es posible controlar hasta 64 balastos electrónicos de manera independiente y se pueden crear un máximo de 16 grupos combinando los
balastos y las luminarias
Imagen - Número de direcciones (Fuente: HELVAR)
Imagen - Número de grupos (Fuente: HELVAR)
Exiten distintas topologías para las conexiones DALI
- Serie
Imagen - Serie
- Paralelo
Imagen - Paralelo

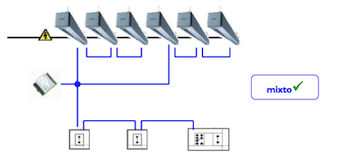

- Mixto
Imagen - Mixto
El objetivo de este manual no abarca la descripción de los distintos sistemas de control. Pero para ampliar la información, se recomienda consultar
los siguientes enlaces:
